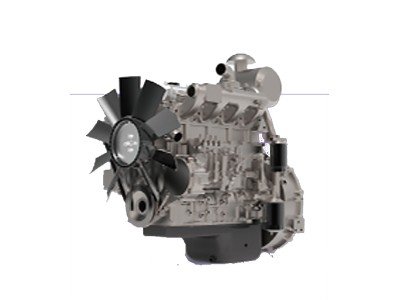

4ZTAA4.1-G31
◎功率
转速 |
运行模式 |
发动机功率 |
机组功率 |
|
rpm |
kW |
kW |
kVA |
|
1500 |
常用功率 |
74 |
64 |
80 |
备用功率 |
81 |
70 |
88 |
|
1800 |
常用功率 |
80 |
70 |
88 |
备用功率 |
88 |
77 |
96 |
-. 柴油机性能符合GB/T2820
-. 功率标定根据GB/T1147.1
→常用功率:用于可变载荷应用,全年无使用小时限制。连续运行24小时的平均可许输出功率不得超过常用额定功率的80%。
→备用功率:在电网电力发生断电时应用,或在试验条件下应用,全年使用时间最多不超过200小时。连续运行24小时的平均可许输出功率不得超过备用额定功率的80%。
不得超负荷运行
◎ 基本规格 |
◎ 燃油耗 |
||
?柴油机型号 |
4ZTAA4.1-G31 |
?功率 L/h(1500r/min) |
L/h(1800r/min) |
?柴油机型式 |
直列,四冲程,水冷 |
25% 5.25 |
4.07 |
|
增压中冷 |
50% 8.02 |
6.67 |
?燃烧方式 |
直喷 |
75% 11.24 |
10.65 |
?气缸型式 |
湿式缸套 |
100% 14.1 |
13.77 |
?气缸数 |
4 |
110% 15 |
14.65 |
?缸径 × 行程 |
105× 118 mm |
|
|
?排量 |
4.1 L |
|
|
?压缩比 |
18 : 1 |
|
|
?发火次序 |
1-3-4-2 |
◎ 燃油系统 |
|
?喷油提前角 |
电子控制 |
?喷油泵 |
南岳 |
?净重 |
370 kg |
?调速器 |
电控 |
?外形尺寸 |
926.6*626.7*959mm |
?输油泵 |
机械 |
(L×W×H) |
|
?喷油嘴 |
多孔型 |
?曲轴旋转方向 |
逆时针(从飞轮端看) |
?开启压力 |
24MPa |
?飞轮壳 |
SAE 3# |
?燃油滤清器 |
旋装全流式 |
?飞轮 |
11.5 |
?燃料 |
轻柴油 |
|
|
|
|
◎ 配气机构 |
◎ 润滑系统 |
||
?型式 |
顶置气门 |
?润滑方式 |
压力飞溅式 |
?气门数 |
每缸1进1排 |
?机油泵 |
凸轮轴带动齿轮方式 |
?冷态气门间隙 |
进气门 0.35-0.4mm |
?机油滤清器 |
旋装全流式 |
|
排气门 0.4-0.45mm |
?机油容量 |
最大 10L |
|
|
|
最小 8 L |
◎ 气门正时 |
?偏置油底壳倾斜角 |
前倾25° |
|
|
开启 关闭 |
|
后倾35° |
?进气门 |
18°BTDC 54°ABDC |
|
左倾/右倾35° |
?排气门 |
62°BBDC 18°ATDC |
?润滑油 |
参考使用保养说明书 |
◎ 冷却系统 |
◎ 柴油机数据 |
||
?冷却液容量 |
8.54L |
?冷却液热损失 |
35 kcal/sec(1500r/min) |
(仅发动机) |
|
41 kcal/sec(1800r/min) |
|
?最小压力盖压力 |
70kPa |
?中冷器热损失 |
21.4 kcal/sec (1500r/min) |
?水泵 |
离心式,皮带带动 |
|
21.4 kcal/sec (1800r/min) |
?水泵流量 |
25L/min (1500r/min) |
?进气流量 |
7.7m3/min (1500r/min) |
|
28L/min (1800r/min) |
|
9.1m3/min(1800r/min) |
?调温器 |
蜡式 |
?排气流量 |
15.2m3/min(1500r/min) |
|
开启温度. 72°C |
|
15.2m3/min(1800r/min) |
|
全开温度. 82°C |
?排气温度 |
550°C |
?风扇 |
吹风式,塑料风扇 |
?最大允许阻力 |
3 kPa (新滤芯) |
|
直径510 mm, 9 片 |
进气系统 |
4kPa (脏滤芯,需更换) |
|
功耗4kW |
排气系统 |
10 kPa (最大) |
?备用/常用功率时发动机最高冷却液温度 |
104/100℃ |
?中冷器阻力限值 |
10 kPa |
|
|
|
|
◎ 电器系统 |
|
||
?发电机 |
12V×70A |
|
|
?电压调节器 |
整体式,集成电路式调节器 |
|
|
?启动马达 |
12V×3.8kW |
|
|
?蓄电池电压 |
12V |
|
|
?蓄电池容量 |
180 AH |
|
|
|
|
|
|
