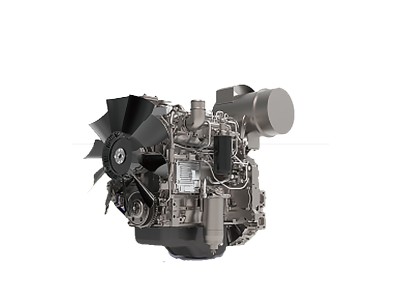

SC4H140D2
◎ 额定功率
|
转速 |
运行模式 |
功率 |
|
|
rpm |
kW |
Ps |
|
|
1500 |
常用功率 |
95 |
129 |
|
备用功率 |
105 |
143 |
|
-. 柴油机性能符合GB/T2820
-. 标定功率根据GB/T1147.1
→常用功率：用于可变载荷应用，全年无使用小时限制。连续运行24小时的平均可许输出功率不得超过常用额定功率的80%。
→备用功率：在电网电力发生断电时应用，或在试验条件下应用，全年使用时间最多不超过200小时。连续运行24小时的平
均可许输出功率不得超过备用额定功率的80%。
不得超负荷运行
|
◎ 基本规格 |
|
◎ 燃油耗 |
|
|
?柴油机型号 |
SC4H140D2 |
?功率 |
lit/hr |
|
?柴油机型式 |
直列，四冲程，四气门，水冷 增压中冷 |
25% 50% |
6.5 12.7 |
|
?燃烧方式 |
直喷 |
75% |
16.5 |
|
?气缸型式 |
干式缸套 |
100% |
24.6 |
|
?气缸数 |
4 |
110% |
27.1 |
|
?缸径 × 行程 |
105(4.14) × 124(4.89) mm(in.) |
|
|
|
?排量 |
4.3(262.4) lit.(in3) |
|
|
|
?压缩比 |
16 : 1 |
|
|
|
?发火次序 |
1-3-4-2 |
◎ 燃油系统 |
|
|
?喷油提前角 |
11°BTDC |
?喷油泵 |
龙口直列 P 型泵 |
|
?净重 |
大约 450kg (992.1 lb) |
?调速器 |
电调 |
|
?外形尺寸 |
1053×717×1158 mm |
?输油泵 |
机械式 |
|
(L×W×H) |
(41.5×28.3×45.6 in.) |
?喷油嘴 |
多孔型 |
|
?曲轴旋转方向 |
逆时针（从飞轮端看） |
?开启压力 |
250 kg/cm2 (3556 psi) |
|
?飞轮壳 |
SAE 3# |
?燃油滤清器 |
旋装全流式 |
|
?飞轮 |
SAE 11.5# |
?燃料 |
轻柴油 |
|
◎ 配气机构 |
|
◎ 润滑系统 |
|
|
?型式 |
顶置气门 |
?润滑方式 |
压力飞溅式 |
|
?气门数 |
每缸 2 进 2 排 |
?机油泵 |
曲轴带动齿轮方式 |
|
?冷态气门间隙 |
进气门 0.25mm (0.0099 in.) |
?机油滤清器 |
旋装全流式 |
|
|
排气门 0.50mm (0.0197 in.) |
?机油容量 |
最大 13 L ( 3.4 gal.) |
|
|
|
|
最小 11 L ( 2.9gal.) |
|
◎ 气门正时 |
|
?偏置油底壳倾斜角 |
前倾 25° |
|
|
开启 关闭 |
|
后倾 35° |
|
?进气门 |
20.9°BTDC 44.9°ABDC |
|
左倾/右倾 35° |
|
?排气门 |
51.7°BBDC 11.7°ATDC |
?润滑油 |
参考使用保养说明书 |
|
◎ 冷却系统 |
|
◎ 柴油机数据 |
|
|
?冷却方式 |
淡水循环冷却 |
?冷却液流量 |
155L/min @1,500 rpm |
|
?冷却液容量 |
6.8L ( 1.8 gal.) |
?冷却液热损失 |
15.5kcal/sec @1,500 rpm |
|
(仅发动机) |
|
?中冷器热损失 |
7.8kcal/sec @1,500 rpm |
|
?压力系统 |
Max. 0.5 kg/cm2 ( 7.11 psi) |
?空气流量 |
7.16m3/min @1,500 rpm |
|
?水泵 |
离心式，皮带带动 |
?排气流量 |
16.1m3/min @1,500 rpm |
|
?水泵流量 |
155L( 40.9 gal.)/min |
?排气温度 |
600 °C @1,500 rpm |
|
|
at 1,500 rpm (engine) |
?最大允许阻力 |
|
|
?调温器 |
蜡式 |
进气系统 |
3 kPa (新滤芯) |
|
|
开启温度. 82°C |
|
6 kPa （脏滤芯，需更换） |
|
|
全开温度. 95°C |
排气系统 |
6 kPa （最大） |
|
?风扇 |
吹风式，塑料风扇 |
?最高允许海拔 |
2000 m |
|
|
直径 620 mm, 10 片 |
|
|
|
◎ 电器系统 |
|
◆ 换算表 |
|
|
?发电机 |
24V×55A |
in. = mm × 0.0394 |
lb/ft = N.m × 0.737 |
|
?电压调节器 |
内嵌式，集成电路式调节器 |
PS = kW × 1.3596 |
U.S. gal = lit. × 0.264 |
|
?启动马达 |
24V×4.5kW |
psi = kg/cm2 × 14.2233 |
kW = 0.2388 kcal/s |
|
?蓄电池电压 |
24V |
in3 = lit. × 61.02 |
lb/PS.h = g/kW.h × 0.00162 |
|
?蓄电池容量 |
120 AH |
hp = PS × 0.98635 |
cfm = m3/min × 35.336 |
|
|
|
lb = kg × 2.20462 |
|
